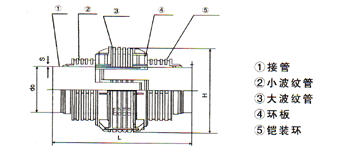

直管壓力平衡波紋補償器(ZYP型) 型號示例









舉例：0.6ZYP500×8/6－JB

表示公稱通徑為500，工作壓力為0.6MPa，大波紋管為8個波，小波紋管為16個波，連接形式為不銹鋼接管連接的直管壓力平衡式波紋補償器。

直管壓力平衡式波紋補償器對支座作用力的計算：



軸向彈性力：Fx=Kx（f*X）

式中：Kx——軸向剛度，N/mm



X ——軸向實際變形量mm



f——計算系數，當預變形（包括△X=0時）



f=1/2。當不進行預變形時，f=1。

應用舉例（不考慮溫度對補償量及剛度的修正）



某碳鋼管道，公稱通徑600mm，工作壓力0.6MPa，介質溫度350℃，環境_溫度-10℃，補償器安裝溫度20℃，根據管道的布局（如圖）需安裝一直管壓力平衡式波紋補償器，用于吸收管道60mm的軸向熱位移，補償器疲勞破壞次數按15000次考慮，試計算支座A、B的受力。

解：



（1）根據管道的熱位移X=60mm，查樣本可選用0.6ZYP×6/12-J，軸向補償量X0=80mm，軸向剛度Kx=3190N/mm。



（2）對補償器進行預變形，預變形量△X為：
