關于發動機排氣系統補償器中導流保護筒的設計技術

為了保護發動機排氣系統用金屬補償器，_補償器的實際使用工況，需要在補償器的內腔安裝導流保護筒，對高溫氣體介質進行導流，減小阻力，避免介質流速過高而引起的補償器共振；讓高溫介質迅速通過補償器，將介質對補償器的高溫影響減小到_程度。同時，保護筒的安裝可以更有效的防護高溫氣體介質對補償器的沖蝕。

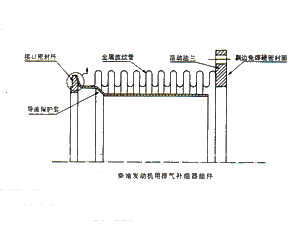

下圖即是加了導流保護筒的補償器組件示意圖



 導流筒的厚度的確定：

（1）在一般情況下，管道輸送氣體和蒸汽時，補償器導流保護筒的_小厚度應采用下表的經驗值：
